Коробка передач Форд Фокус 2

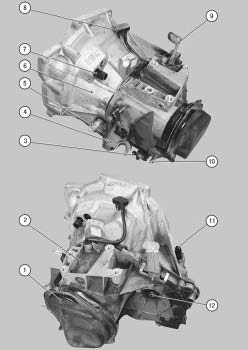

(см. рис. 6.5) расположена зафиксированная на шлицах вала шестерня V передачи с синхронизатором, а ведущие шестерни I, II, III и IV передач изготовлены за одно целое с первичным валом. Вторичный вал 8 изготовлен вместе с ведущей шестерней главной передачи 9. Кроме этого на валу установлены свободно вращающиеся на подшипниках скольжения ведомые шестерни I, II, III, IV и V передач. Передачи переднего хода включаются осевым перемещением муфт двух синхронизаторов I–II и III–IV передач и муфты синхронизатора V передачи, установленных на вторичном валу. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма: рычаг 3 (см. рис. 6.4) выбора передачи и рычаг 10 переключения. Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг 10 переключения передач механизма переключения изготовлен за одно целое с массивным противовесом. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы. Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес. Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками 12. Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с двигателями рабочим объемом 1,6 и 2,0 л, одинаковы по конструкции и различаются только передаточными числами. Автоматическая коробка передач скомпонована по традиционной планетарной схеме с торможением фрикционами и соединена с коленчатым валом двигателя через гидротрансформатор. Особенностью коробки автомобилей Ford Focus II по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, что позволяет довести частоту вращения коленчатого вала двигателя до диапазона наибольшего крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, а также не позволяя включить понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача. Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте на тоннеле пола, что и рычаг управления механической коробкой, и соединен с блоком управления на коробке передач тросом управления. Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач. Для ремонта коробки передач, особенно автоматической коробки, требуется большой набор специального инструмента и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости выполняйте ремонт коробки передач на специализированном сервисе.
